I. Introducción General

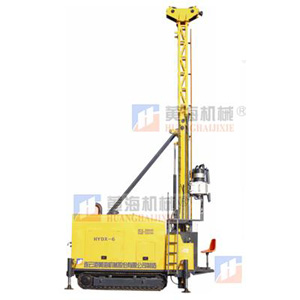

Esta plataforma de perforación hidráulica HYDX-6 es un nuevo producto hecho por Lianyungang Maquinaria Huanghai. Se trata de una plataforma de perforación completamente nuevo tipo elaborado sobre la base de las técnicas avanzadas en el mundo. Máquina Perforadora Hidráulica Saca Núcleos de Diamante HYDX-6 es razonable en el diseño, excelente en el rendimiento, fácil y conveniente para la operación de mantenimiento.
Máquina Perforadora Hidráulica Saca Núcleos de Diamante HYDX-6 puede aplicarse a ambos inclinación y perforación vertical. Ser una plataforma equipada con brocas de diamante y la perforación de aleación de carburo, que puede ser utilizado en los campos de la geología, la metalurgia, la minería del carbón, la industria nuclear y la medición de la hidrología. Se trata de una excelente plataforma de perforación China para perforación BQ, NQ, HQ, y PQ.

1. Características Principales de la Plataforma:
La hidráulica de perforación de diamante, equipado con pistas, tiene un sistema de accionamiento hidráulico. Posee una estructura breve, pero avanzado, con su cabeza de la energía impulsado por un motor variable y su velocidad ajustable de 2 velocidades. Con el cilindro de aceite de trabajo con una cadena de velocidad variable-, su rendimiento es estable y fiable. El mástil es ajustable en el intervalo de 0 ° a 90 ° para asegurar un adecuado orificio de perforación de ángulo. La baja gravedad centro de la plataforma promete un funcionamiento estable. Y esta plataforma de diamante hidráulico proporciona a los operadores con una circunstancia conveniente y cómoda trabajar con una visión amplia. En resumen, la hidráulica de perforación de diamante tiene un perfil hermoso y muestra una idea de diseño orientado a las personas.
(1) Calidad confiable Máquina Perforadora Hidráulica Saca Núcleos de Diamante
Las partes principales y auxiliares de equipo, incluyendo el motor, motor diesel, bomba hidráulica, reductor y algunas válvulas principales y accesorios hidráulicos, son todos los productos con marcas muy conocidas.
(2) de alta eficiencia
Par grande, poderoso motor, el diseño racional y práctica, el modo de control avanzado y un niño de 6 metros de largo (19.7 pies) tubería de perforación garantizar la eficacia de la operación de alta de la plataforma.
(3) Protección del Medio Ambiente
El motor diesel está diseñado profesionalmente para reducir el ruido y otros contaminantes (El ruido no puede ser mayor de 72 dB), lo que hace que la plataforma adecuada para ser operado en las zonas urbanas.
(4) Máquina Perforadora Hidráulica Saca Núcleos de Diamante de ahorro de energía
La técnica avanzada de sensor de carga de control de ayuda a la hidráulica de perforación de diamante reducir su consumo de fuerza motriz y la descarga de calor en la medida mínima.
Máquina Perforadora Hidráulica Saca Núcleos de Diamante HYDX-6 tiene una apariencia externa pendiente, una estructura compacta, una función fiable, y un sistema operativo flexible. Todos estos factores han hecho que el equipo la mejor opción entre los mismos productos en los mercados nacionales y en el extranjero.

II. Principales Parámetros de Rendimiento de HYDX-6
Las cifras de estas tablas se han calculado, en base a las experiencias de campo, y puede ser razonablemente esperado. Capacidad de perforación real depende de las herramientas en las bodegas y las condiciones, técnicas de perforación y equipos utilizados.

Motor diesel Modelo Cummins 6CTA (agua y la carga de turbo se enfría)
Desplazamiento 8.3L (2.19 galones US)
  Potencia 178kW (240HP)
  RPM nominal (ajuste de fábrica) 2200rpm
  Capacidad de Taladrado BQ Máquina Perforadora Hidráulica Saca Núcleos de Diamante 2000 m (6560 pies)
NQ 1600 m (5248 pies)
HQ 1300 m (4264 pies)
PQ Máquina Perforadora Hidráulica Saca Núcleos de Diamante 1000 m (3280 pies)
  Rotación del motor Doble Motor Hidráulico -variable y Reversible. Fabricante: SAUER-DANFOSS
  RPM Dos cambios o cambio continuo 0-1100 RPM
  Relaciones Máquina Perforadora Hidráulica Saca Núcleos de Diamante 1st 8.776:1 2nd 2.716:1
  Unidad de potencia lateral deslizante manera con accionamiento hidráulico
Cabeza Perforación Chuck hidráulico (PQ) Hidráulico abierto, Disco muelle de fijación, normalmente cerrado C tipo axial capacidad de retención de 222 400 N
  Max. Esfuerzo de torsión 6400 N · m (4.717 lbf · ft)
  Diámetro Retención 121 mm (4,76 pulgadas)
  Max. capacidad de elevación del eje 220 kN (49.456 lbf)
  Max. alimentación de energía 110 kN (24.728 lbf)
Bomba Primaria Bomba hidráulica: variable de pistones axiales de caudal de la bomba Triplex para la conducción de la bomba de los rotadores, el barro cabrestante y soportes de nivelación. Con el sistema de detección de carga. Fabricante: Danfoss primera bomba: la bomba en el segundo 200LPM 31.5MPa: 120LPM en tercera bomba 28MPa: 102 LPM a 16MPa
Tanque hidráulico Capacidad 420 L (111 galones US)
  Velocidad de elevación (un solo cable) 38-70m/min (tambor desnudo)
Capacidad de los principales Elevación de fuerza (solo cable) 120kN (26.976 lbf)
Sistema de Elevación Diámetro de alambre de acero 22 mm (0,86 pulgadas)
  Longitud del cable de acero 50 m (164 pies)
Capacidad de elevación de la línea fija Fuerza de elevación (un solo cable) 15 kN (3372 lbf) (tambor desnudo)
  Diámetro de alambre de acero 6 mm (0,24 pulgadas)
  Longitud del cable de acero 2000 m (6560 pies)
  Altura del mástil 11 m (36 pies)
  Ajuste del ángulo del mástil 0°—90°
  Perforación en ángulo 45 º fuera de la horizontal y 90 º en vertical descendente
Mástil Alimentación Golpe 3800 mm (150 pulgadas)
  Deslizamiento Carrera 1500 mm (59 pulgadas)
  Fuerza de Alimentación 22000kg (48.510 libras)
  Pase de empuje 11000kg (£ 24,255)
  Barra de tracción 3m o 6m (9.84feet o 19.68feet)
  Tipo Alternativa de la bomba de émbolo Triplex
  Modelo BW320
Bomba de lodo Carrera 110mm (4,3 pulgadas)
  Volumen de producción 320 230 165 118 L / min (84,5, 61, 44, 31 galones estadounidenses por minuto)
  Presión de descarga 4.0, 5.0, 6.0, 8.0 Mpa (580, 725, 870 y 1160 psi)
Abrazadera de pie Ámbito de sujeción 55.5-117.5 mm (2,19 a 4,63 pulgadas) a través del orificio Ф154mm (6,06 pulgadas)
  Peso 14500 Kg (31973 libras)
Otros Transporte Dimensiones (L x W x H) 5900 × 2240 × 2500mm (232,3 × 88,1 × 98,4 cm)
  Vía de Transporte Cadena de Acero
