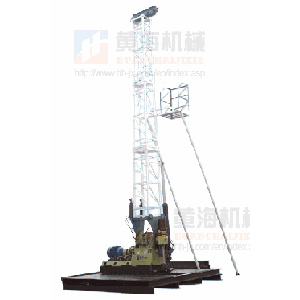

Máquina Perforadora con Eje Saca Núcleos HXY-42T

. Ámbito de Aplicación
La Máquina Perforadora con Eje Saca Núcleos HXY-42T, está integrado con la torre en una unidad sencilla, se compone de maquinaria perforaciones XY-42 y la torre de perforación tipo mástil, con la función de elevación hidráulica y la bajada de la torre. La plataforma es simple en su estructura, razonable en el diseño, de peso ligero, fácil de operar, está en un ángulo amplio rango de ajuste. Es especialmente adecuado para la perforación de orificios con gran ángulo de inclinación. El cuerpo de la torre de perforación con eje saca núcleos HXY-42T se utiliza para el levantamiento de las herramientas de perforación para la perforación vertical, así como los agujeros inclinados. La gama de ángulos de ajuste (en sentido de la manecillas del reloj) para taladrar agujeros inclinados es de 0-90 °.
.Caracteristicas
1. La máquina de perforación con eje saca núcleos HXY-42T Tipo Eje está integrado con la máquina principal y la torre de perforación. Tiene una estructura compacta y un diseño razonable.
2. Debido a su peso ligero y fácil desmontaje- es fácil de mantener y reparar.
3. El equipo de perforación es impulsado por un cilindro doble hidráulico de gran tiempo de hasta 600 mm (23.62 pulgadas).Esto, junto con su eje de 93 mm (3,66 pulgadas), lo hace adecuado para varias tecnologías de perforación y alta eficiencia de perforación.
4. En cuanto a su potencia, el equipo de perforación cuenta con 8 velocidades de rotación y una gran velocidad razonable. Su par máximo es de 3,5 KN · m (2580 lbf · ft).
5. Una vez que hay algún problema en la perforación, las dos velocidades de marcha atrás puede hacer gran favor.
6. Gracias a la potencia razonable y la baja temperatura de aceite, el equipo de perforación puede aplicar la bomba hidráulica simple de engranajes para suministrar aceite.
7. Su doble acción de mandril hidráulico garantiza una poderosa fuerza de sujeción.
8. El equipo de perforación posee una alta velocidad de perforación debido a su movimiento suave y bajo centro de gravedad.
9. Equipado con la escala de medición, el equipo de perforación puede dominar la condición dinámica en la parte inferior del agujero. Esto en cambio mejora la seguridad y la fiabilidad de la perforación.
. Componentes Principales
La torre de perforación consta de una base, el cuerpo de la torre, la corona de bloque (mecanismo de polea), la plataforma y el apoyo auxiliar.
. Características Principales
La torre de perforación es de tipo pirámide- mástil. Con un peso total muy liviano, componente sencillo liviano y limitado en la cantidad de desmonte, la torre es conveniente para el transporte e instalación. La torre tiene su propio bloque de corona conveniente para la instalación en tierra. Cuando la plataforma se mueve hacia atrás durante el funcionamiento, la torre se puede inclinar para compensar la distancia recorrida-atrás de modo que se garantice la línea central entre los centros del agujero y la polea. La torre se puede ajustar en sentido de las agujas del reloj para taladrar agujeros inclinados. El ajuste es conveniente para la fabricación y amplia en el ajuste de rango. Es adecuado para la perforación de gran ángulo de agujero.
. Especificaciones

Profundidad de perforación 700-1100 m (2296-3608 pies)
Max. Esfuerzo de torsión 3,2 KN · m (2.358 lbf · ft)
Carrera del eje 600 mm (23,62 pulgadas)
Identificación del Eje 92 mm (3,62 pulgadas)
Max. Capacidad de elevación del eje 80 kN (17.984 lbf)
Max. Fuerza Presión Eje 60 KN (13,488 lb)
Max. Fuerza de elevación 30 kN (6744 lbf)
Potencia del motor 30 KW(40HP)

Ⅵ. Medidas Principales

Altura nominal de la Torre 10 m (32,8 pies)
Área nominal de la Base 4 × 4 m (13.1 × 13.1 pies)
Número de poleas 3 o 5 piezas
Max. Carga de mástil 100 kN (22.480 lbf)
Carga de la plataforma de trabajo móvil 80 kg (176,4 libras)
Ángulos ajustables de torre de perforación 45 ° - 90 °
