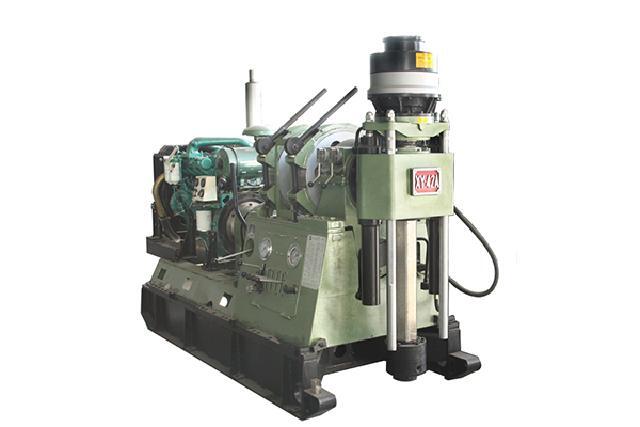

Equipo de perforación de núcleo de husillo XY-42A

Equipo de perforación de núcleo de husillo XY-42A

XY-42A es un tipo de equipo de perforación de núcleo impulsado con broca con punta de carburo de tungalloy y broca de diamante de diámetro pequeño. Es principalmente adecuado para la exploración de yacimientos de minerales sólidos metálicos o no metálicos. Se aplica ampliamente en el campo de la geología, la metalurgia, las minas de carbón, la perforación hidrológica y de ingeniería. También se puede utilizar en los campos de extracción de petróleo y gas natural en zonas superficiales, ventilación de trabajos mineros y perforación de túneles de descarga de agua, así como construcción de pilotes de cimentación de gran diámetro.
Product description

Ⅰ. Aplicaciones

XY-42A es un tipo de equipo de perforación de núcleo impulsado con broca con punta de carburo de tungalloy y broca de diamante de diámetro pequeño. Es principalmente adecuado para la exploración de yacimientos de minerales sólidos metálicos o no metálicos. Se aplica ampliamente en el campo de la geología, la metalurgia, las minas de carbón, la perforación hidrológica y de ingeniería. También se puede utilizar en los campos de extracción de petróleo y gas natural en zonas superficiales, ventilación de trabajos mineros y perforación de túneles de descarga de agua, así como construcción de pilotes de cimentación de gran diámetro.

Ⅱ. Características 1,0 con ocho velocidades de rotación y rangos razonables de velocidad (consulte la lista de velocidad del husillo). máx. torque 3.5 KN·m (2580 lbf·ft) (mientras que la velocidad de rotación del husillo es más baja).

2. Con D.I. de husillo grande 92 mm (3,66 pulgadas), el equipo es accionado por cilindros dobles hidráulicos con una carrera mucho más larga de hasta 600 mm (23,62 pulgadas). El equipo es adecuado para varias tecnologías de perforación para mejorar la eficiencia de perforación.

3. En dos velocidades inversas, es adecuado para tratar fallas.

4. Con las características de potencia razonable y baja temperatura del aceite, adoptó una bomba hidráulica de engranajes simplex para el suministro de aceite.

5. Portabrocas hidráulico de doble acción con una potente fuerza de sujeción.

6. Ligero, fácil de desmontar (en nueve partes) y conveniente para el mantenimiento y la reparación, debido a las ventajas de una estructura compacta y un diseño razonable.

7. Se mantiene estable en la alta velocidad de perforación debido a su suave movimiento y bajo centro de gravedad.

8. Equipado con escala de medición para su buen conocimiento de las condiciones de perforación en el fondo del agujero; cada manija se puede operar ágil y confiablemente.

Ⅲ Especificaciones

A: Capacidad de perforación

 1.Taladrar el núcleo

Tipo de tubería  Tamaño de la barra de perforación Profundidad de perforación
La varilla hecha  en China           Varilla de perforación revuelta interior     42 mm (1.65 inch) 1100 m (3608 feet)
50 mm (1.97 inch) 820 m (2690 feet)
60 mm (2.36 inch) 610 m (2001 feet)
Varilla de perforación de cable     53 mm (2.09 inch) 950 m (3116 feet)
71 mm (2.80 inch) 700 m (2296 feet)
89 mm (3.50 inch) 550 m (1804 feet)
Varilla DCDMA Varilla de perforación revuelta interior       AW 1100 m (3608 feet)
BW 820 m (2690 feet)
NW 650 m (2132 feet)
HW 430 m (1410 feet)
Varilla de perforación de cable AQ 1200 m (3936 feet)
BQ 950 m (3116 feet)
NQ 730 m (2394 feet)
HQ 500 m (1640 feet)

  2. Perforación hidrogeológica de pozos de agua
Trastorno exterior         Diámetro del agujero Profundidad de perforación
60 mm (2.36 inch) 200mm (7.87 inch) 400m (1312 feet)
73 mm (2.87 inch) 350mm (13.78 inch) 250m (820 feet)
89 mm (3.50 inch) 500mm (19.69 inch) 150m (5379 feet)



3. Perforación de orificios para pilotes de cimentación Use una barra de perforación recalcada exterior de tamaño 89 mm (3,50 pulgadas),       diámetro del orificio.

Formación suelta-----------------------------800 mm (31,50 pulgadas)

Formación de roca dura------------------------500 mm (19,69 pulgadas)

Profundidad del agujero ------------------------------------100 m (328 pies)


B. Cabezal de perforación

El cabezal de perforación es de alimentación hidráulica de cilindros dobles de aceite y tipo de transmisión mecánica.

Rango de ángulo de rotación de perforación----------------------------------0°—360°

C. Husillo

La lista de velocidad del eje (r/min)

Número de etapa de potencia de velocidad Velocidad de la máquina de potencia 1500 r/min Velocidad de la máquina de potencia 1000 r/min
Adelante   Slow 4 82;151;215;313 54;100;143;207
High 4 251;463;661;961 166;307;437;636
Contrarrestar Slow 1 67 44
High 1 205 135

  máx. par de husillo


Potencia eficiencia de la máquina 30KW(40HP) velocidad 1500 r/min---------------3.2 KN·m (2358 lbf·ft)

Potencia eficiencia de la máquina 22KW(29.5HP) velocidad 1000 r/min------------3.5 KN·m (2580 lbf·ft)

máx. capacidad de elevación------------------------------------------80 KN (17984 lbf)

máx. presión de alimentación ----------------------------------------------60 KN (13488 lbf)

Cigüeña de husillo ------------------------------------------------ ---600 mm (23,62 pulgadas)

D.I. del husillo -------------------------------------------------- -------93 mm (3,62 pulgadas)

D. Hoister

Velocidad de elevación (línea única de la tercera capa)

Velocidad de la máquina de potencia 1500 r/min-----------0.78; 1,44; 2,06; 2,99 m/s (2,56; 4,72; 6,76; 9,81 pies/s)

Velocidad de la máquina de potencia 1000r/min------------0.52; 0,96; 1,36; 1,98 m/s (1,71; 3,15; 4,46; 6,49 pies/s)

máx. capacidad de elevación de una sola línea

Potencia eficiencia de la máquina 30kw(40HP) velocidad 1500 r/min-------------------30 KN (6744 lbf)

Potencia eficiencia de la máquina 22kw(29.5HP) velocidad 1000 r/min------------------34 KN (7643 lbf)

Cuerda de alambre de diámetro. -------------------------------------------------- --------------16mm (0,63 pulgadas)

Capacidad del tambor  ------------------------------------------------ --------------90 m (295,2 pies)

diámetro del tambor -------------------------------------------------- --------------------285mm (11,22 pulgadas)

Diámetro del tambor de freno -------------------------------------------------- ------------490mm (19,29 pulgadas)

Banda de freno  ------------------------------------------------ ----------120mm (4,72 pulgadas)

E. Embrague y caja de cambios de velocidad

Embrague de fricción de placa única de tipo seco.

En el cuadro de cambio de velocidad, la velocidad se cambia deslizando el engranaje hacia adelante 4, hacia atrás 1.

F. Armazón tipo patín (con base deslizante)

Quitar longitud  ------------------------------------------------ ----460mm (18,11 pulgadas)

Distancia entre la broca y la parte superior del orificio ----------------------------310 mm (12,20 pulgadas)

G bomba de aceite

Bomba de engranaje simple

Desplazamiento  ------------------------------------------------- ----20 l/min (5,28 galones estadounidenses/min)

Presión laboral  ------------------------------------------------ 0—8 MPa (0-1160 psi)

máx. presión  ------------------------------------------------- ---12 MPa (1740 psi)

Velocidad (r/min) -------------------------------------------- -----------1500

H. Potencia de perforación


tipo de nombre
Motor eléctrico Y200L-4 Motor diésel Deutz F4L 912
Poder 30 KW(40HP) 38KW (51HP)
Velocidad 1500 r/min 1800 r/min

I. Dimensiones (L×W×H) ------------------------------------------------------3005× 1100 × 1860 mm (119,5 × 43,3 × 73,2 pulgadas)


J. Peso (excluyendo la unidad de potencia) -------------------------aprox. 1830 kg (4410 libras)
